Linea di produzione continuamente automatica del pannello a sandwich dell'unità di elaborazione due carri armati

Dettagli:

Luogo di origine:	Cina
Marca:	Friendship
Certificazione:	ISO

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un Set
Prezzo:	as per client requirements
Imballaggi particolari:	film plastico o case in legno
Tempi di consegna:	60 giorni
Termini di pagamento:	T / T o L / C
Capacità di alimentazione:	10 set per mesi

Contatto

Descrizione di prodotto dettagliata

Evidenziare:

Pannello sandwich dell'unità di elaborazione della macchina

Pannello sandwich PU Line

Linea di produzione continuamente automatica del pannello a sandwich dell'unità di elaborazione

Due carri armati

Parametri primari di tecnologia della serie di prodotti del pannello a sandwich dell'unità di elaborazione

Materiale di produzione (millimetro): (0.25-1.0) ×L, il rendimento strength≤G300 hanno colorato l'acciaio

Velocità di produzione: 4-8 M/min

Tipo di produzione: produzione completamente continua con il controllo dello SpA

Spessore della schiuma dell'unità di elaborazione: 25-100mm

Struttura composita: posizioni fisso dal doppio inseguitore di gomma

Sistema di schiumatura: completamente automaticamente la schiumatura continua, la quantità di schiumatura ha potuto essere regolabile stepless

Potere del ≥ 22KW di produzione

≥ totale di potere 35 chilowatt

Taglio: pistone pneumatico che guida, taglio senza sosta via la tavola di scivolamento

Sistema di controllo elettronico: SpA di interamente frequenza che controlla system1. Due insiemi della non-bobinatrice: È automatica ed idraulico, può essere usato per svolgere la bobina d'acciaio che è 1300mm's massimo la bobina pesante e d'acciaio di largamente, non non più di 8 tonnellate

Dettaglio di specificazione

Due insiemi della non-bobinatrice:

È automatica ed idraulico, può essere usato per svolgere la bobina d'acciaio che è 1300mm's massimo la bobina pesante e d'acciaio di largamente, non non più di 8 tonnellate

Tre insiemi di rotolo che formano macchina

Funzione: Rotoli formando per i profili di uso del pannello dell'unità di elaborazione il H-fascio della saldatura, il driver del motore, azionamento a catena del dente per catena
Dati tecnici: Materiale dell'acciaio del rullo NO.45forged, con la processione controllata digitale, placcata con cromo duro su superficie di formazione dei rulli

Linea di schiumatura del panino dell'unità di elaborazione

Due insiemi dello scaffale del trasportatore: sul trasportatore sono circa 24m, giù trasportatore sono circa cavo 30m.They la lamiera di acciaio dal rotolo che forma la macchina a preriscaldare la stanza ed alla schiumatura, al taglio.
Una stanza di preriscaldamento: È costruita dal materiale dell'calore-isolamento e potrebbe riscaldare la lamiera di acciaio a 25-38 dal radiatore.
Un insieme della miscelazione della componente dell'unità di elaborazione due e della sezione liquide di iniezione per spumare: adotta la pompa ad alta pressione cinese. Ha il sistema del controllo della temperatura e di sistema di controllo livello del materiale. Il carro armato del materiale è circa 150L. Due carri armati.

La schiumatura ed il dispositivo di gomma doppio comprendono il sistema del driver del motore per fare il pannello.
La larghezza del bordo della cinghia è 1250mm, la gamma di regolazione della distanza fra il bordo superiore e più basso della cinghia della struttura: min 25mm, 200mm massimi. E la gamma di regolazione dello spessore del pannello a sandwich: 30mm, 50mm, 100mm. (30-50 per celling, 50-100 per la parete)

Pannello che taglia automaticamente sistema:

La tagliatrice può muovere longitudinalmente 2500mm seguendo la serie di prodotti;
la sega della mosca della tagliatrice può muovere longitudinalmente e trasversalmente i trasversalmente movimenti della tagliatrice, di 1900mm lungo la guida di scorrimento.
La tagliatrice adotta il modo, il taglio ed il giro della lama a nastro della lama di un-side dopo il taglio. Il taglio ha visto può girare, in modo dal taglio in due direzioni è realizzabile.
C'è sistema stretto-premente del pannello (pneumatico) nella tagliatrice;
C'è limitatore di posizione per limitare il moto longitudinale e trasversale della tagliatrice.

Sistema di controllo elettrico:
Il sistema di controllo adotta il touch screen, lo SpA, il controllo di modulo ed il trasduttore. Il sistema di controllo adotta il prodotto di Panasonic (GIAPPONE).
Là le piattaforme di un controllo e tronco elettrico da cui che azionano e che controllano i motori elettrici e tutti i moti (idraulico e pneumatico compresi) nella serie di prodotti.
La quantità appropriata intercalata di commutatore portatile sulla serie di prodotti, in modo dall'operazione manuale ottiene convenienti.
Il sistema dell'arresto di emergenza e dell'allarme dovrebbe essere installato nella serie di prodotti nel caso l'incidente accada.

Flusso di funzionamento

→ d'alimentazione regolabile della guida del → di caricamento della bobinatrice pannello d'acciaio che forma il → di schiumatura d'alimentazione del trasportatore del pannello dell'unità di elaborazione del → dell'unità di elaborazione del → della guida della lamiera di acciaio del → taglio senza sosta

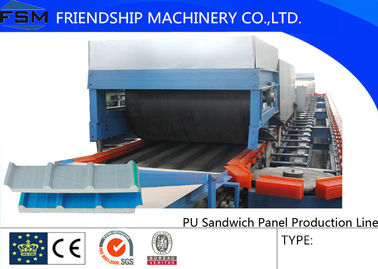

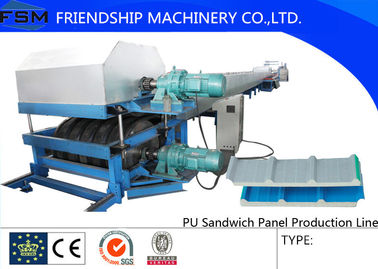

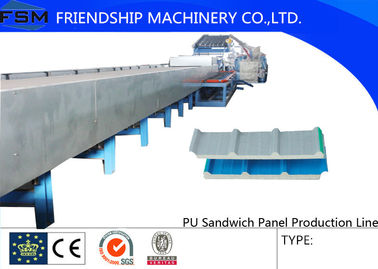

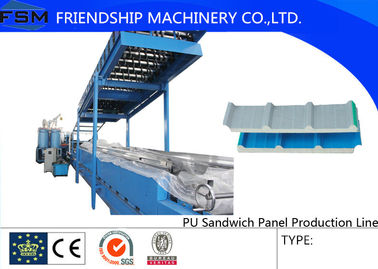

Pictuers principale
