Tetto di schiumatura automatico del pannello a sandwich della macchina del pannello a sandwich dell'unità di elaborazione

• Questa linea di produzione è un genere di attrezzatura specializzata per la produzione del pannello a sandwich con lo strato medio del poliuretano di anti-combustione e con il tetto che forma il pannello come lo strato del fronte superiore, di alluminio come lo strato del fronte inferiore. Il pannello a sandwich è fra 25 e 200mm di spessore, 1000mm di larghezza, lunghezza determinata dal cliente. Il pannello a sandwich pricipalmente è usato come conservazione caldo per la parete ed il tetto. I pannelli d'isolamento differenti con altri strati morbidi del rivestimento hanno potuto anche essere prodotti sulla linea.

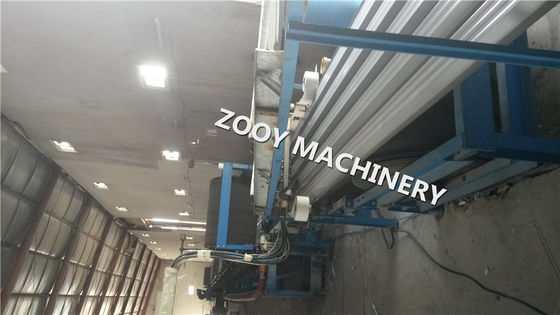

• Il principio dell'operazione di questa linea è come segue: le materie prime di rigido-schiuma sono consegnate nella testa di miscelazione tramite la pompa dosatrice sulla macchina a iniezione e poi sono iniettate sullo strato inferiore del rivestimento che va ai trasportatori con lo strato superficiale superiore. Fra i trasportatori superiori e più bassi, i materiali liquidi sono induriti in forma, dopo tutto per le azioni di cui sopra sono completati, da un meccanismo di taglio dell'inseguimento automatico, incidono i segmenti secondo la lunghezza di preregolamento.

Materiale della bobina

Spessore

0.3-0.8mm

Larghezza della bobina

Dipenda dal cliente richiede

Carico di snervamento

250-550Mpa

Materiale

Acciaio di colore, acciaio galvanizzato

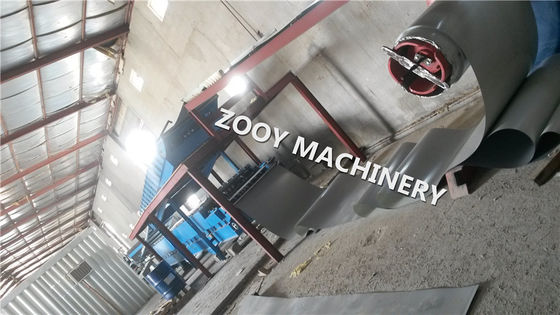

Decoiler/Uncoiler

Larghezza della bobina

Massimo 1250mm

Identificazione

510-610mm

O.D

Massimo 1300mm

Capacità

Massimo 8Tons

Tipo di Decoiler

Manuale/idraulico/automatico

Alimentazione & guidare

Alimentazione di pizzico

1 unità (2 rulli)

guida

2 rulli

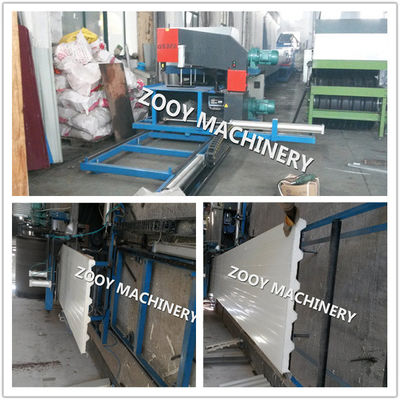

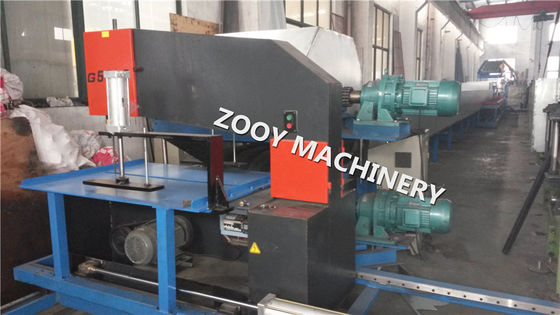

Dispositivo di taglio

Moto di taglio

Il taglio adotta l'inseguimento del taglio

e la sega (o sega della mosca) della tagliatrice può muovere longitudinalmente e trasversalmente i trasversalmente movimenti della tagliatrice, di 1500mm lungo la guida di scorrimento

La tagliatrice adotta il modo, il taglio ed il giro della lama a nastro della lama di un-side dopo il taglio. Il taglio ha visto può girare, in modo dal taglio in due direzioni è realizzabile

Misurazione di lunghezza

Dal codificatore

Tolleranza di taglio

+/-1.5mm (per 3m)

Pannello a sandwich dell'unità di elaborazione

spessore

25-100mm

Dimensione standard del pannello a sandwich

max1100mm x 4000mm (lunghezza di larghezza x)

Velocità lineare di produzione

2-5 m/min

Ricambiare i periodi della testa dell'iniezione al minuto

<60>

Sistema di controllo

Tipo di produzione: produzione completamente continua con il controllo di SpA

Rotolo che forma macchina

Formazione delle stazioni

CIRCA 18-24steps

Materiale del rullo

45# acciaio, trattamento termico

Diametro dell'asse

75mm

Materiale dell'asse

Acciaio dell'alto grado 45#

Tipo di azionamento

Dalle catene

Formazione della velocità

0-15m/min

Alimentazione di rete

7.5kw

Controllo elettrico

SpA

PANASONIC marca a caldo o su ordine

Invertitore

Marca di YASKAWA o su ordine

Touch screen

Marca di magnetocardiogrammi o su ordine

Tipo di operazione

Touch screen & bottone

Tabella di distanza massima

Tipo della Tabella

Tipo forza non semplice

Funzione

per sostenere i pannelli finiti

PESO TOTALE

APRRO 20TONS
